Industriewerkzeuge · Beton kalibrieren
Betonelemente
Kalibrierwerkzeug für gleichmäßige Materialstärken · für Grob- und Mittelschliff
Made in
Germany
Germany
TypenQuadra, Wassmer, Schindler
EinsatzbereichStationäre Schleifstraßen
SpezifikationPlus20 bis Plus50
Geeignet für
SchleifanlageSchleifstraße
Beschreibung

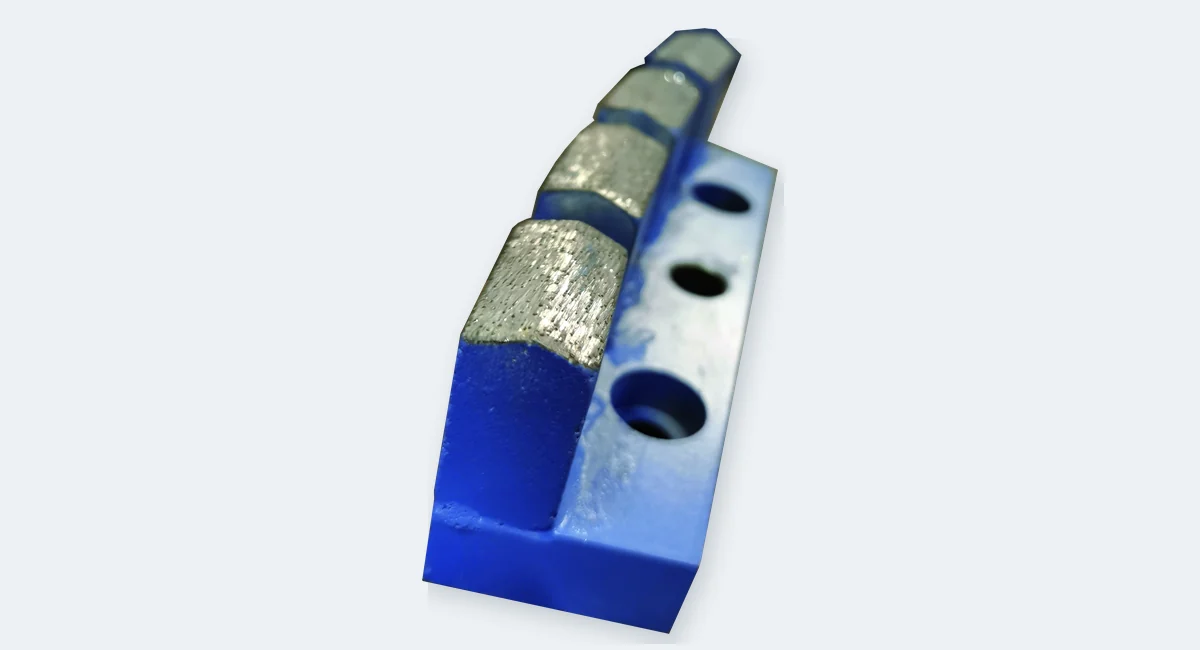

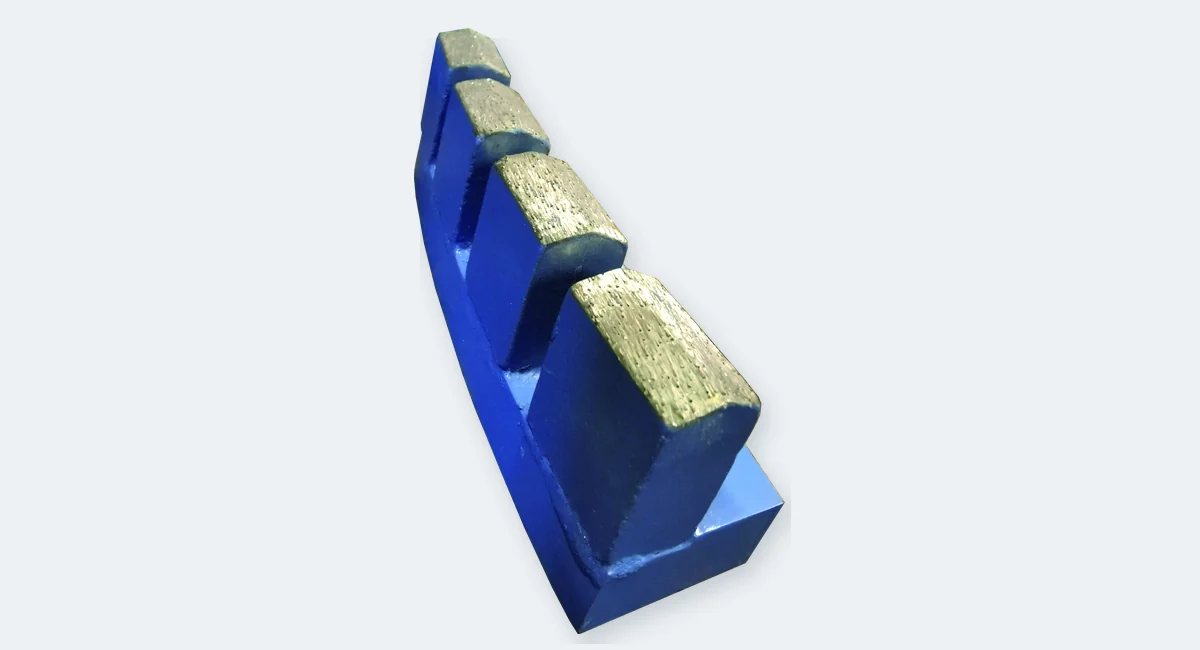

Segmentierte Dia.-Schleifsektoren zur Montage auf Trägerringen von stationären Schleifstraßen. Besonders bei großen Anlagen ist es von Vorteil, den Trägerkörper nicht ausbauen zu müssen.
Alle Sektoren werden gewogen und mit Positionsnummern versehen, um ein vibrationsarmes Arbeiten zu gewährleisten. Anpassbar auf nahezu alle Schleifstraßen.
Ausführungen
- Segmentanzahl nach Anforderung
- für Grob- und Mittelschliff
- Sektoren-Satz ausgewuchtet und mit Positionsnummern
Welche Spezifikation passt?
| Spezifikation | Einsatz | Materialabrasivität |
|---|---|---|
| Plus20 | kompakter Beton mit gering abrasiven Zuschlagstoffen | gering |
| Plus30 | kompakter Beton mit mäßiger Abrasivität | mäßig |
| Plus40 | Beton mit abrasiven Zuschlagstoffen | abrasiv |
| Plus50 | Beton mit stark abrasiven Zuschlagstoffen | stark abrasiv |
Merkregel: Je abrasiver der Zuschlag, desto höher die Spezifikation.
Sie sind nicht sicher? Nennen Sie uns Ihre Betonrezeptur oder schicken Sie uns ein Muster. Wir empfehlen Ihnen die passende Spezifikation.
Ausführungen nach Maschinentyp
| Typ | Segment L×B×H (mm) | Spezifikation |
|---|---|---|
| Quadra | 24x15x20 | Plus20 / 30 |
| Quadra | 24x15x20 | Plus40 / 50 |
| Quadra | 24x15x28 | Plus20 / 30 |
| Quadra | 24x15x28 | Plus40 / 50 |
| Quadra-L (High) | 24x15x20 | Plus20 / 30 / 40 |
| Wassmer | 24x15x20 | Plus20 / 30 / 40 |
| Wassmer | 24x15x25 | Plus20 / 30 / 40 |
| Schindler | 24x15x20 | Plus20 / 30 / 40 |
| Schindler | 24x15x25 | Plus20 / 30 / 40 |
| 7-Segment-Sektor | 24x15x20 | Plus20 / 30 / 40 |
| 7-Segment-Sektor | 24x15x25 | Plus20 / 30 / 40 |
| 8-Segment-Sektor | 24x15x20 | Plus20 / 30 / 40 |
| 8-Segment-Sektor | 24x15x25 | Plus20 / 30 / 40 |
- Einsatzbereich: Schleifanlagen.
- Bitte geben Sie bei der Anfrage die gewünschte Spezifikation an (z. B. Plus20, Plus30).
- Maschinen-Anschluss: Anfertigung passend zu Ihrem Maschinentyp.
Anfrage und BestellungTechnische Datenblätter erhalten Kunden im Kundenbereich.
